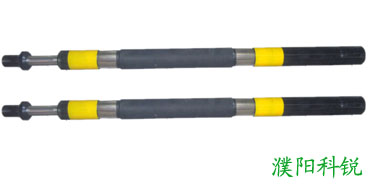

K341封隔器，是一種廣泛應用于油田的分層注水、分層酸化、分層擠堵、分層壓裂等施工工藝的關鍵井下工具。

結構

它的主要組成部分包括上接頭、鎖緊機構、密封原件、中心管、浮動頭、下接頭等部件。

工作原理

封隔器的工作原理主要依賴于液壓操作，具體來說，當封隔器下入井內設計位置后，通過油管內打壓，液體從中心管割縫進入膠筒內囊腔，靠液壓撐開和膨脹膠筒，使其外表面緊貼井筒內壁，從而密封油套環形空間。停止打壓后，膠筒內置單流閥保持封隔器坐封狀態。

解封時，通過上提管柱剪斷解封銷釘，中心管與膠筒發生相對位移，浮動接頭失去密封開始泄壓，膠筒收縮恢復原狀，封隔器內外壓力平衡即解封。

K341型封隔器,它還有一個壓縮式封隔器無法實現的特點,刁家知道,壓縮式封隔器必須施加一個較大軸向力(一般10t)才能實現封隔器坐封,這個軸向力是由管柱自重產生的,如果封隔器下井深度較淺,管柱重量達不到使封隔器坐封的軸向力,地面又無法對管柱施加壓力,要想使整個封隔器坐封,必須采取其他工藝措施。

K341型封隔器就不存在這種弊病,它可在任何位置實現坐封:也可在同一口井內實現多次坐封和解封。

這種封隔器的一個顯著特點是它可以在任何位置實現坐封和解封，無需施加較大的軸向力，因此在淺井或需要多次坐封和解封的場合具有明顯優勢。
